Проект — альбом чертежей проекта «Дом рыбака». В него входят планы фундамента, перекрытия второго этажа и стропильной системы, а также крупные узлы: разрез наружной стены с перекрытиями, установка оконной перемычки и крепление перегородок к несущим конструкциям.
Исходный размер 2480x1750

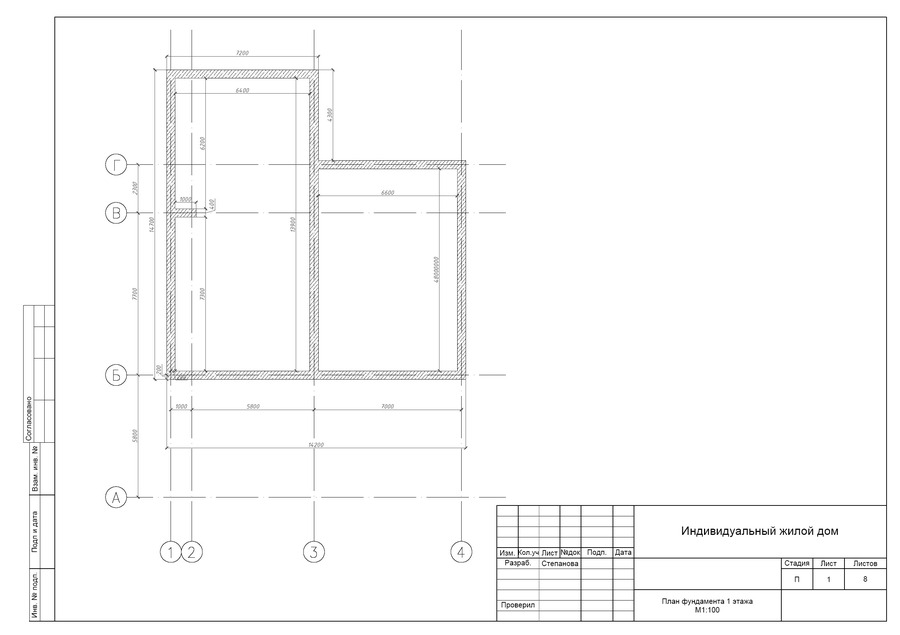

План фундамента 1 этажа
Исходный размер 2480x1750

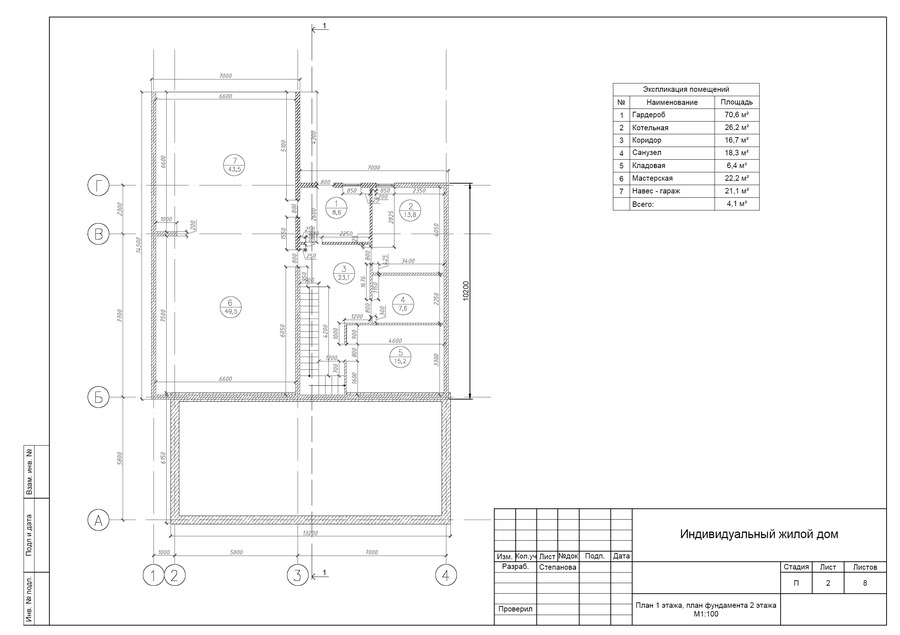

План 1 этажа, план фундамента 2 этажа
Исходный размер 2480x1750

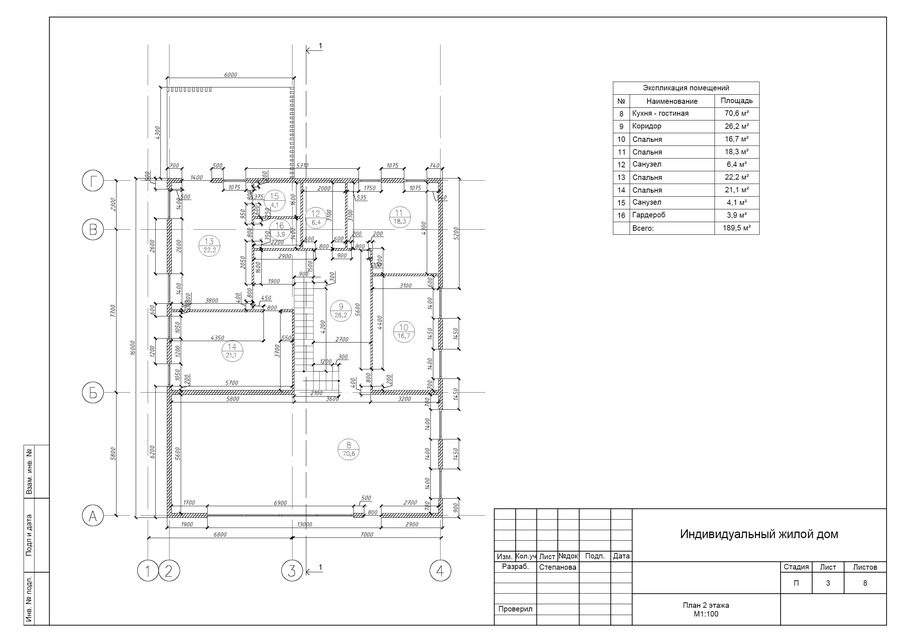

План 2 этажа
Исходный размер 2480x1750
Разрез 1-1
Исходный размер 2480x1750
План стропильной системы покрытия
Исходный размер 2480x1750
Фрагменты сечений перекрытий
Исходный размер 2480x1750
Узел установки оконной перемычки газобетонных стен
Исходный размер 2480x1750
Узлы крепления перегородок к несущим конструкциям
