Дизайн-проект учебного кластера CANVAS для направления «Дизайн среды и интерьера в школе дизайна НИУ ВШЭ включает в себя чертежи по перепроектированию пространства кластера, спецификации индивидуального рабочего места и мебели, изготавливаемой на заказ.
Original size 2482x1755

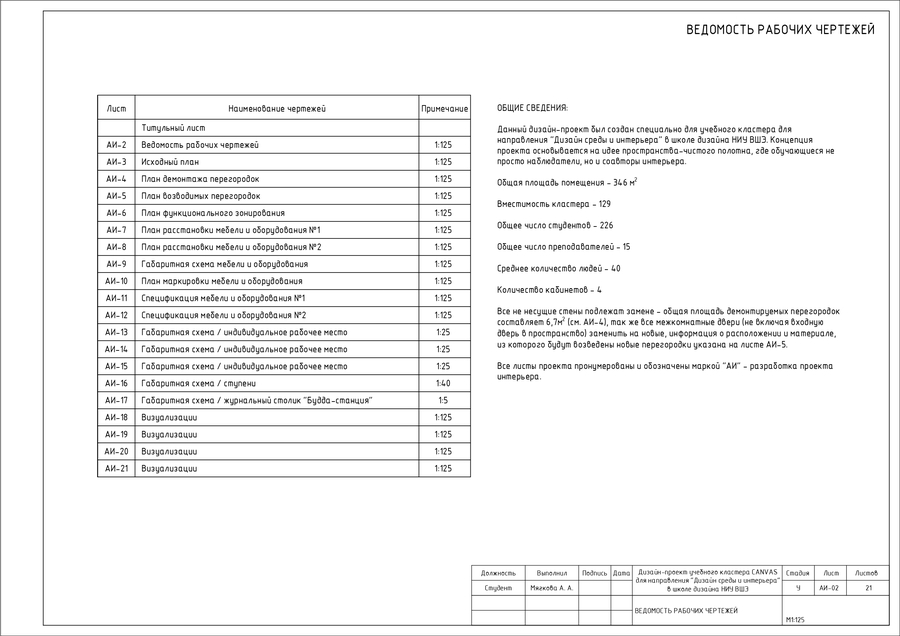

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ
Original size 2482x1755
Original size 3500x930
ИСХОДНЫЙ ПЛАН
Original size 2482x1755
Original size 3500x930
ПЛАН ДЕМОНТАЖА ПЕРЕГОРОДОК
Original size 2482x1755
Original size 3500x930
ПЛАН ВОЗВОДИМЫХ ПЕРЕГОРОДОК
Original size 2482x1755
Original size 3500x930
ПЛАН ФУНКЦИОНАЛЬНОГО ЗОНИРОВАНИЯ
Original size 2482x1755
Original size 3500x930

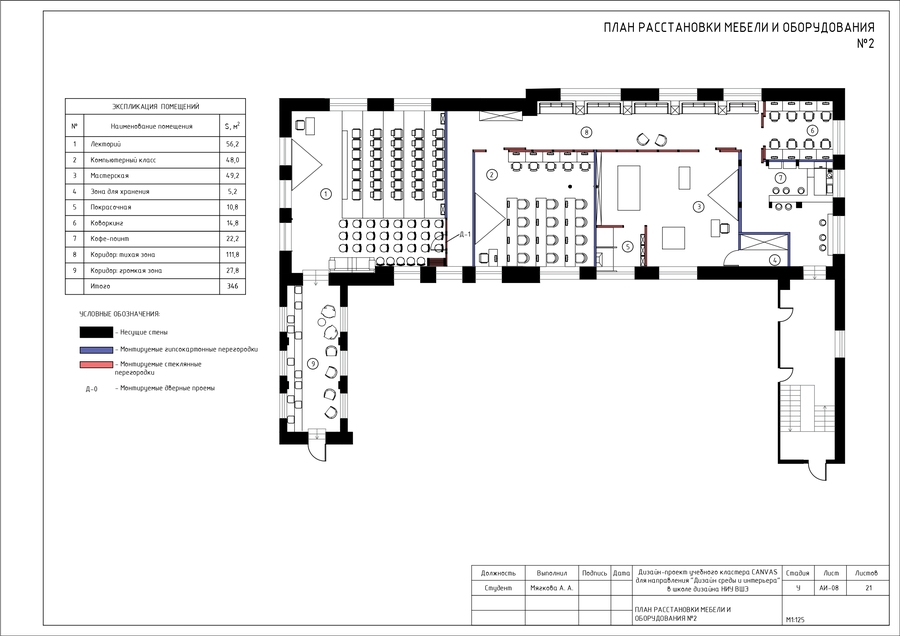

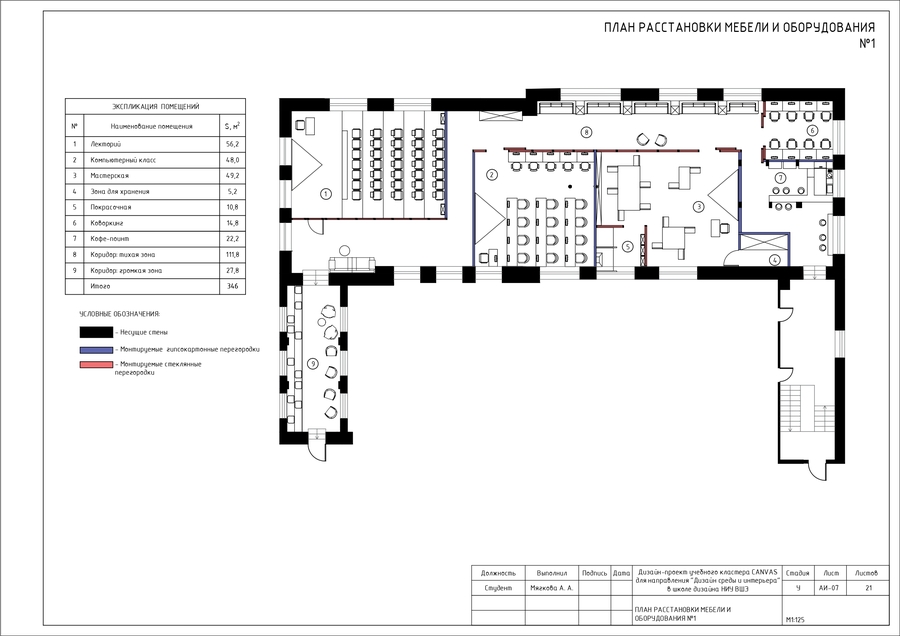

ПЛАНЫ РАССТАНОВКИ МЕБЕЛИ И ОБОРУДОВАНИЯ № 1 И № 2
Original size 3500x930
ПЛАН РАССТАНОВКИ МЕБЕЛИ И ОБОРУДОВАНИЯ С ГАБАРИТАМИ
Original size 2482x1755
Original size 3500x930
ПЛАН МАРКИРОВКИ МЕБЕЛИ
Original size 2482x1755
Original size 3500x930

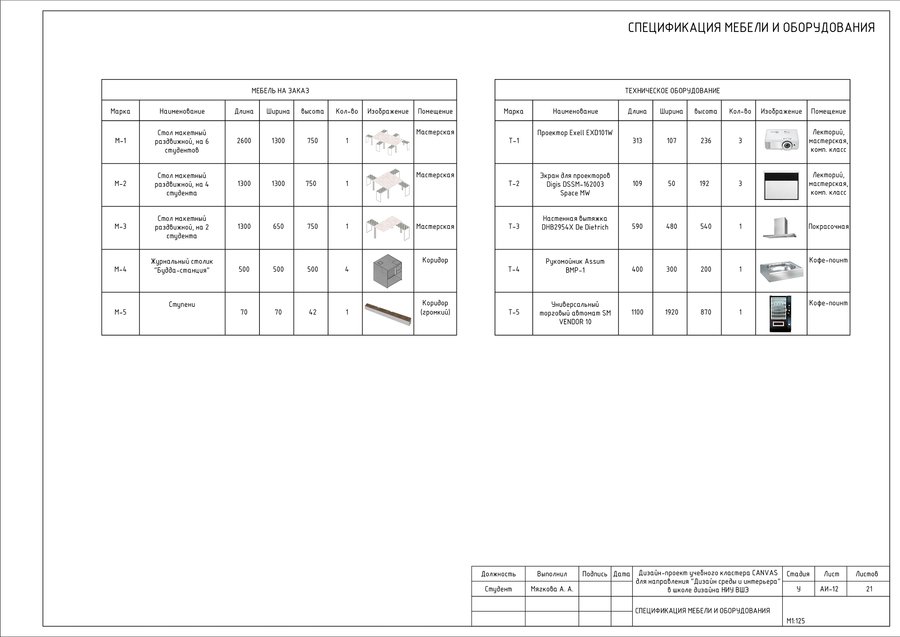

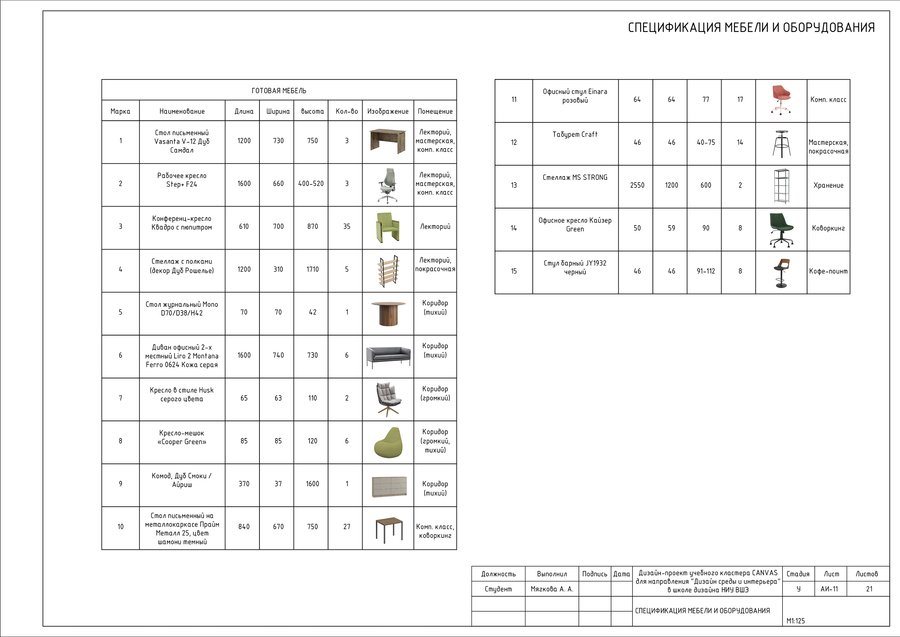

СПЕЦИФИКАЦИЯ МЕБЕЛИ И ОБОРУДОВАНИЯ
Original size 3500x930

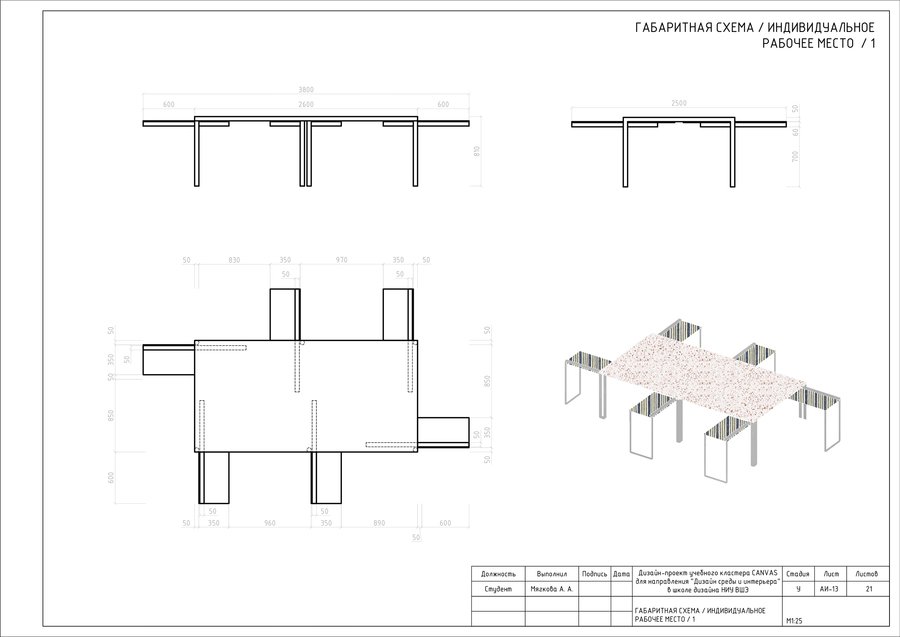

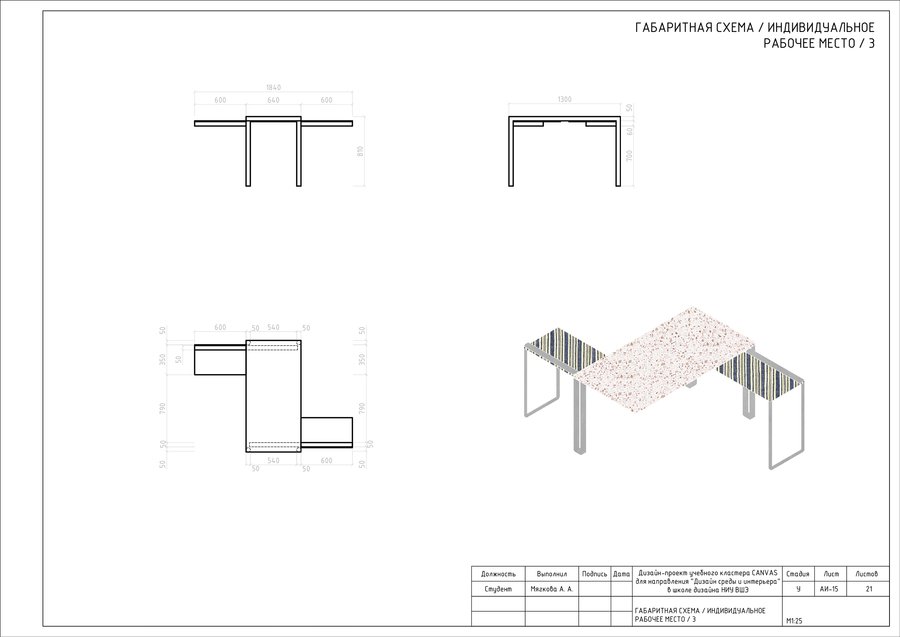

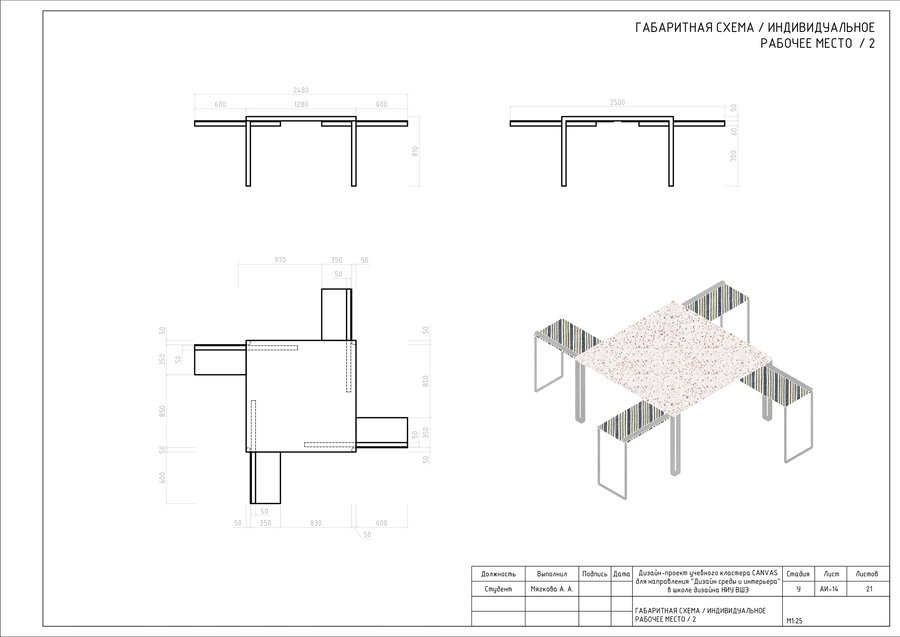

ГАБАРИТНАЯ СХЕМА / ИНДИВИДУАЛЬНОЕ РАБОЧЕЕ МЕСТО
Original size 3500x930
ГАБАРИТНАЯ СХЕМА / СТУПЕНИ
Original size 2480x1754
Original size 3500x930
ГАБАРИТНАЯ СХЕМА / ЖУРНАЛЬНЫЙ СТОЛИК «БУДДА-СТАНЦИЯ»
Original size 2480x1754
Original size 3500x930
ВИЗУАЛИЗАЦИИ
Original size 3500x930
Original size 2480x1754
Original size 3500x930
