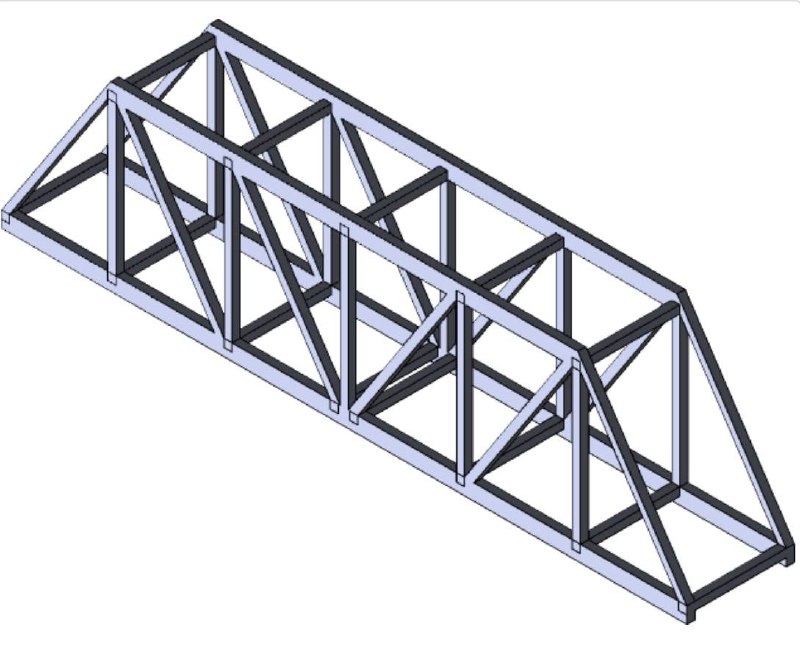

Ферма Пратта (Pratt truss) — тип ферменного моста, где верхний и нижний пояса соединены вертикальными стойками и диагоналями, наклонёнными к центру пролёта.
Принцип работы:
• Нагрузка от проезжей части передаётся на фермы и распределяется по треугольникам, а треугольник самая жёсткая фигура, она не меняет форму.
• Диагонали работают на растяжение, а вертикальные стойки на сжатие. Верхний пояс сжимается, нижний растягивается.
• Растянутые элементы можно делать тоньше (раньше это были стальные стержни), а короткие вертикальные стойки меньше подвержены продольному изгибу. Поэтому конструкция экономична по материалу.
• Опоры: одна неподвижная (Pin), другая подвижная (Roller). Это позволяет мосту расширяться и сжиматься от температуры.

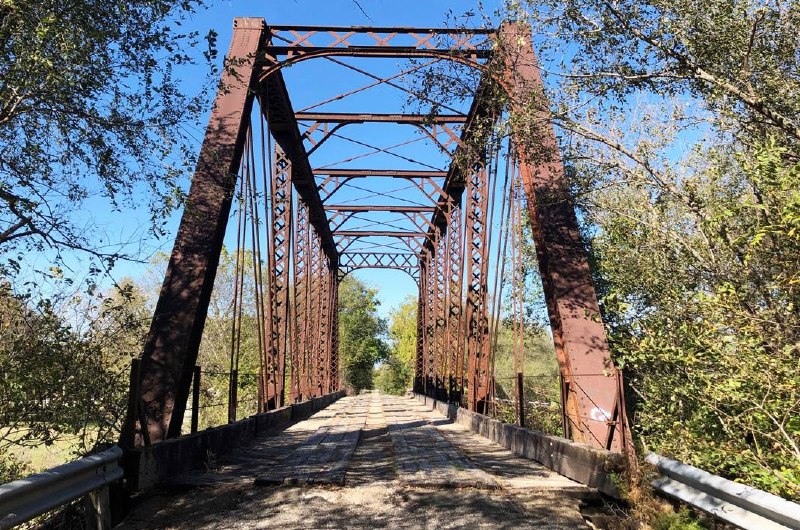

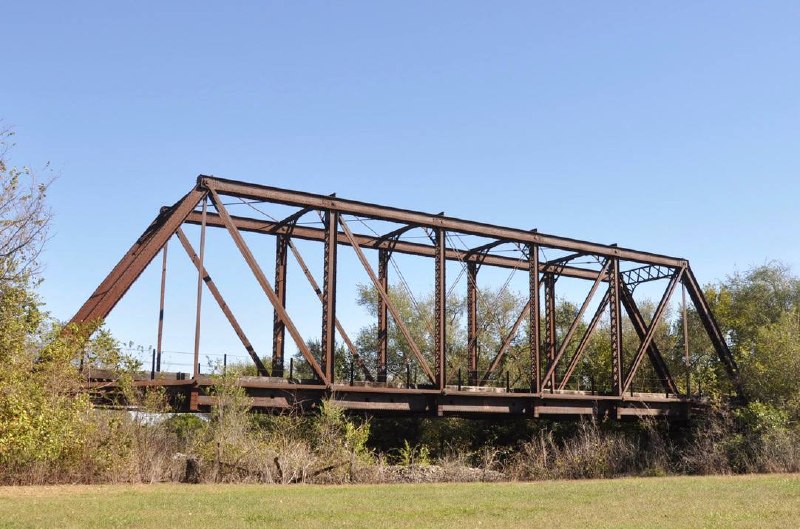

Мост с фермой Пратта

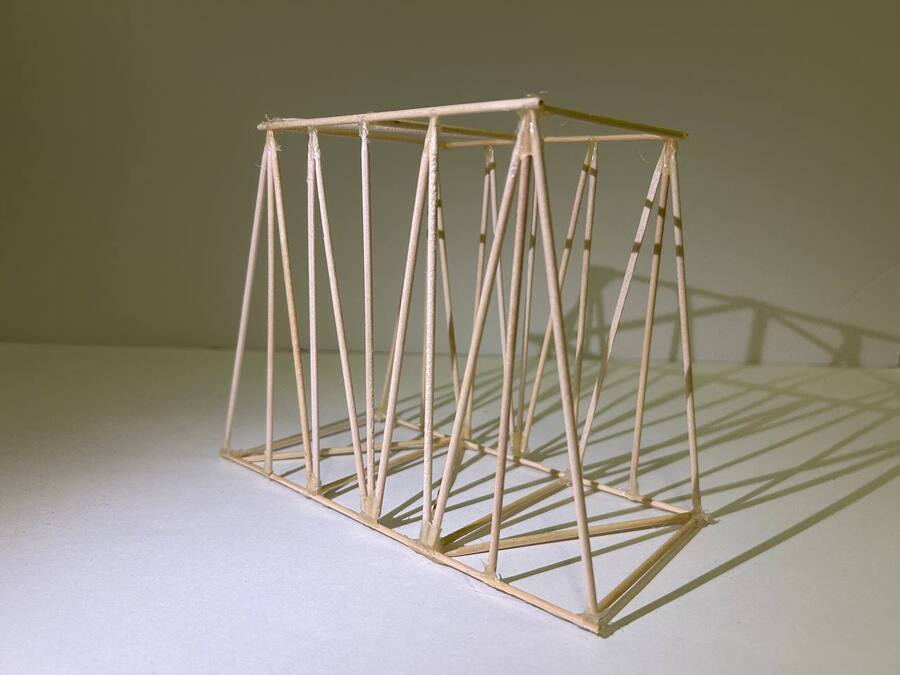

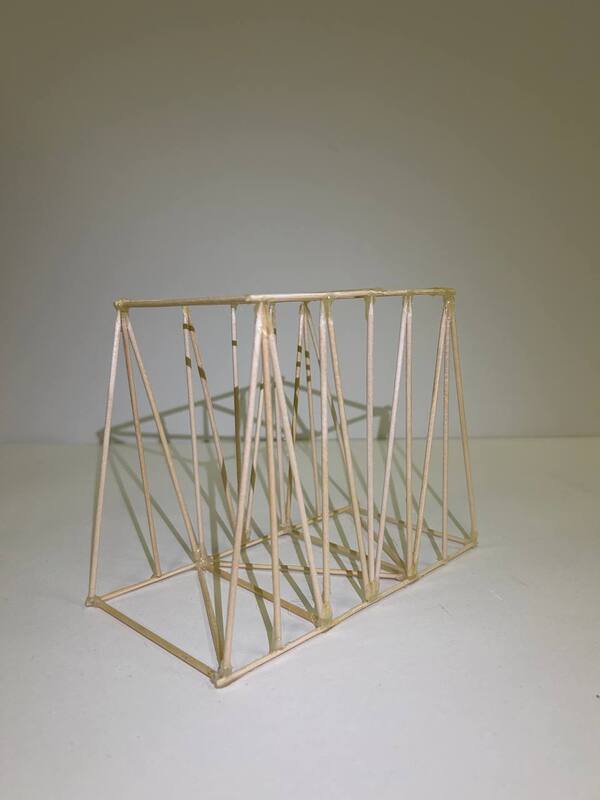

Макет моста
