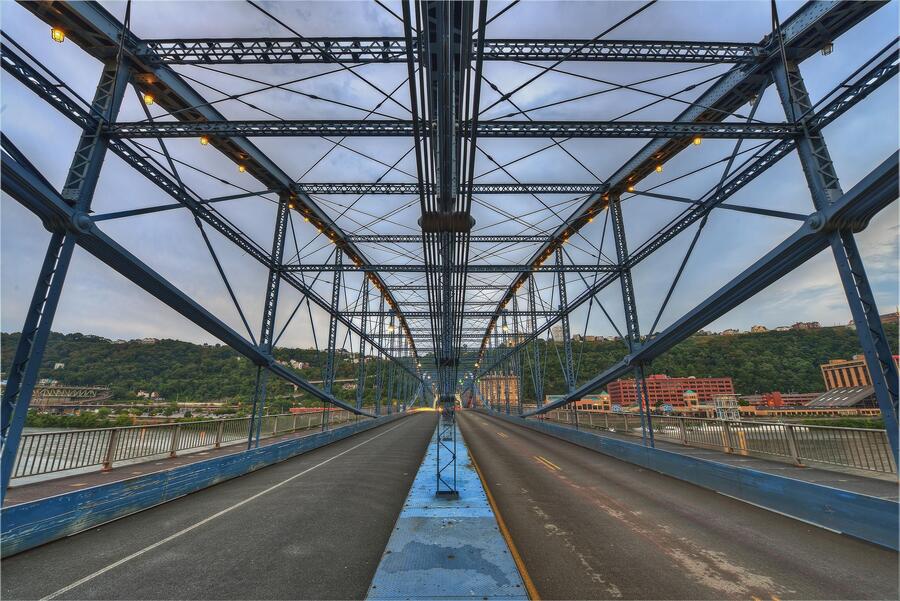

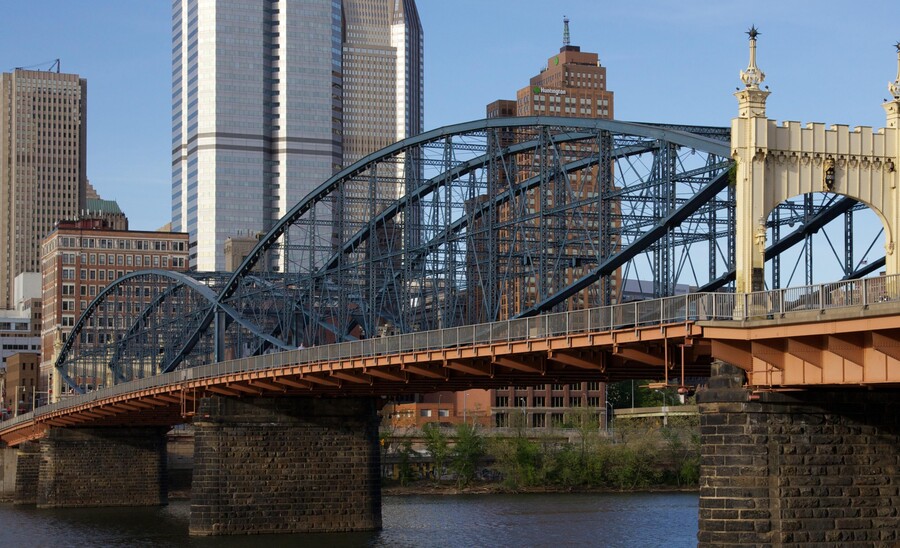

Мост Смитфилдт-стрит находится в США, в штате Пенсильвания. Он был построен в 1880-х годах архитектором Джоном А. Рёблингом.
Мост состоит из двух линзовидных (рыбчатых) ферм, имеет крестовой тип решетки, двухопорную систему для каждого пролета.
Общая длина моста вместе с подходами составляет около 360 м, пролёты имеют длину около 109,7 м. Ширина проежей части — 12,8 м, высота ферм — 15 м.
1/2
Принцип работы незамысловат: нагрузку от автомобильного потока сначала принимает настил, оттуда она уходит в балочную систему, балочная система передает усилие в узлы фермы, ферма — в опоры.

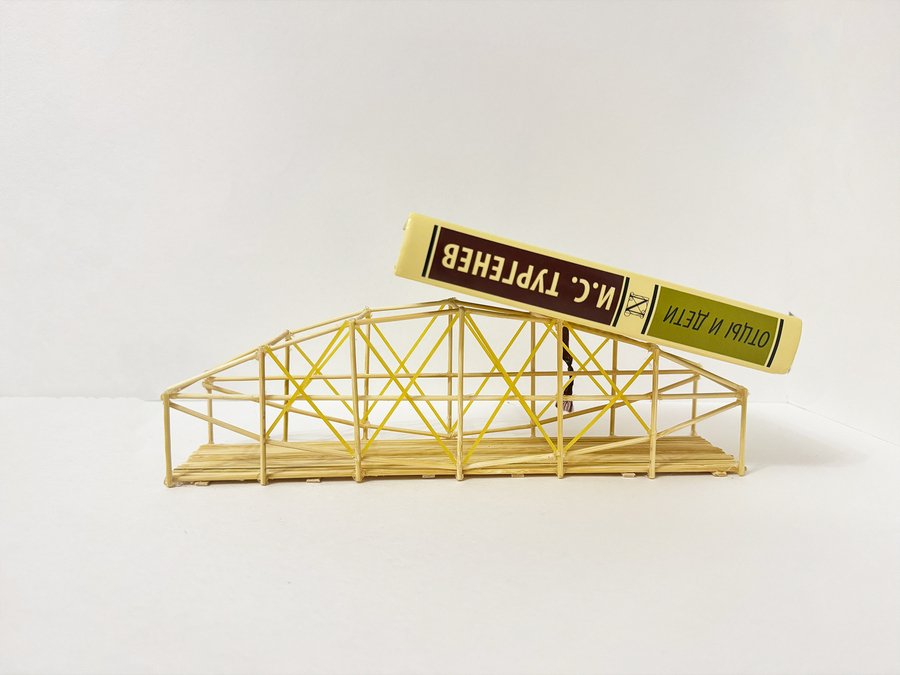

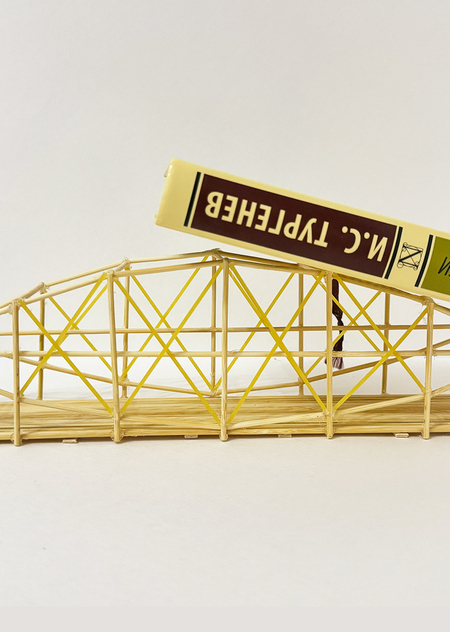

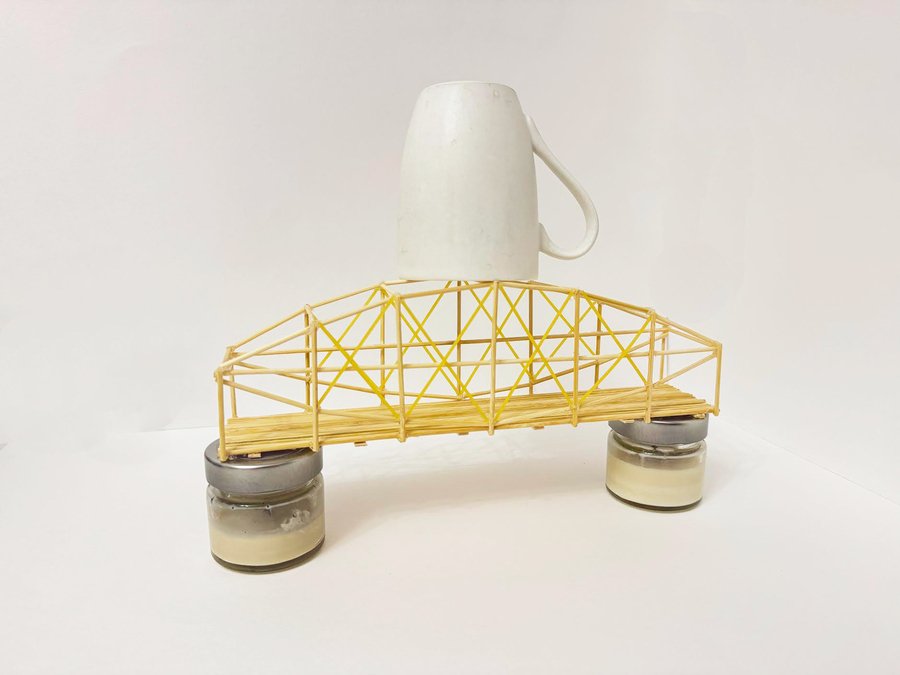

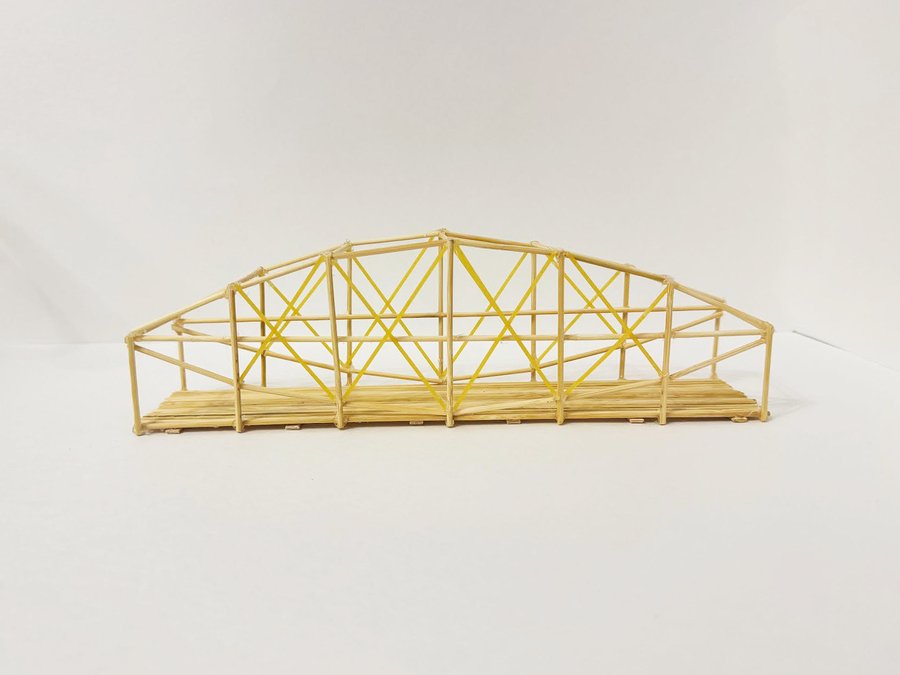

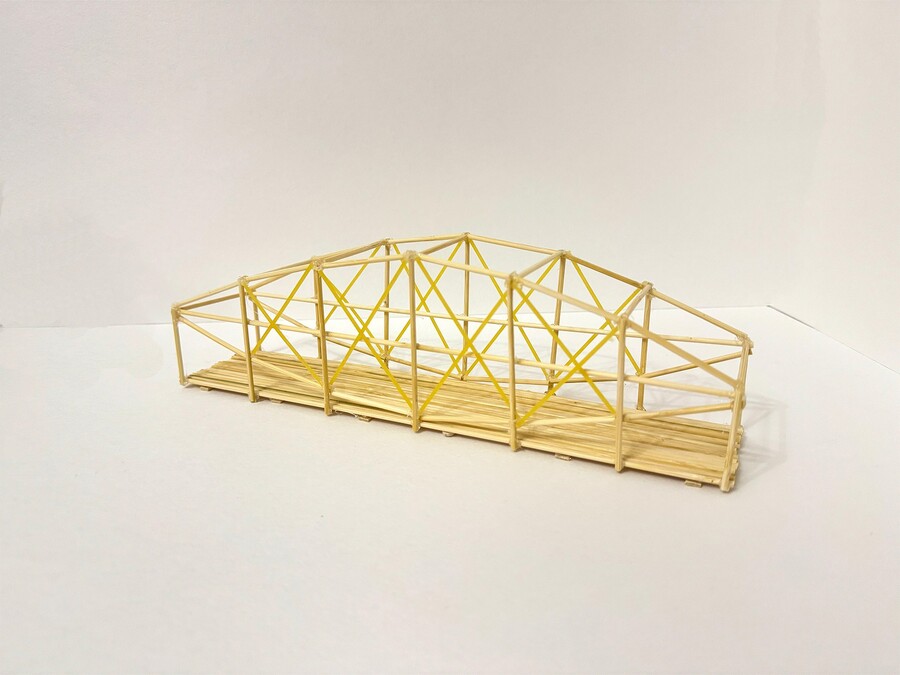

В своем макете я сделала часть моста — 1 пролет, т. е. ферму Паули.
