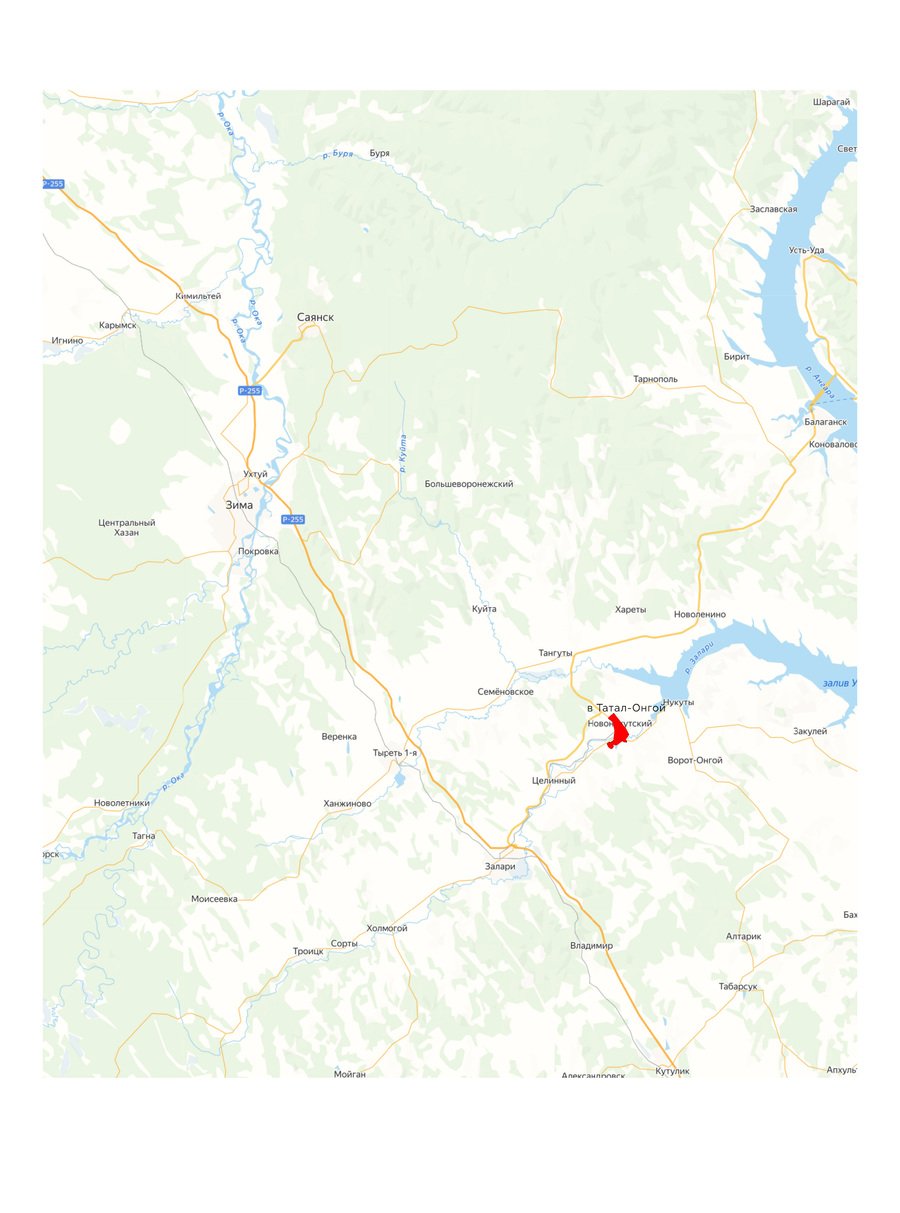

Ситуационный план

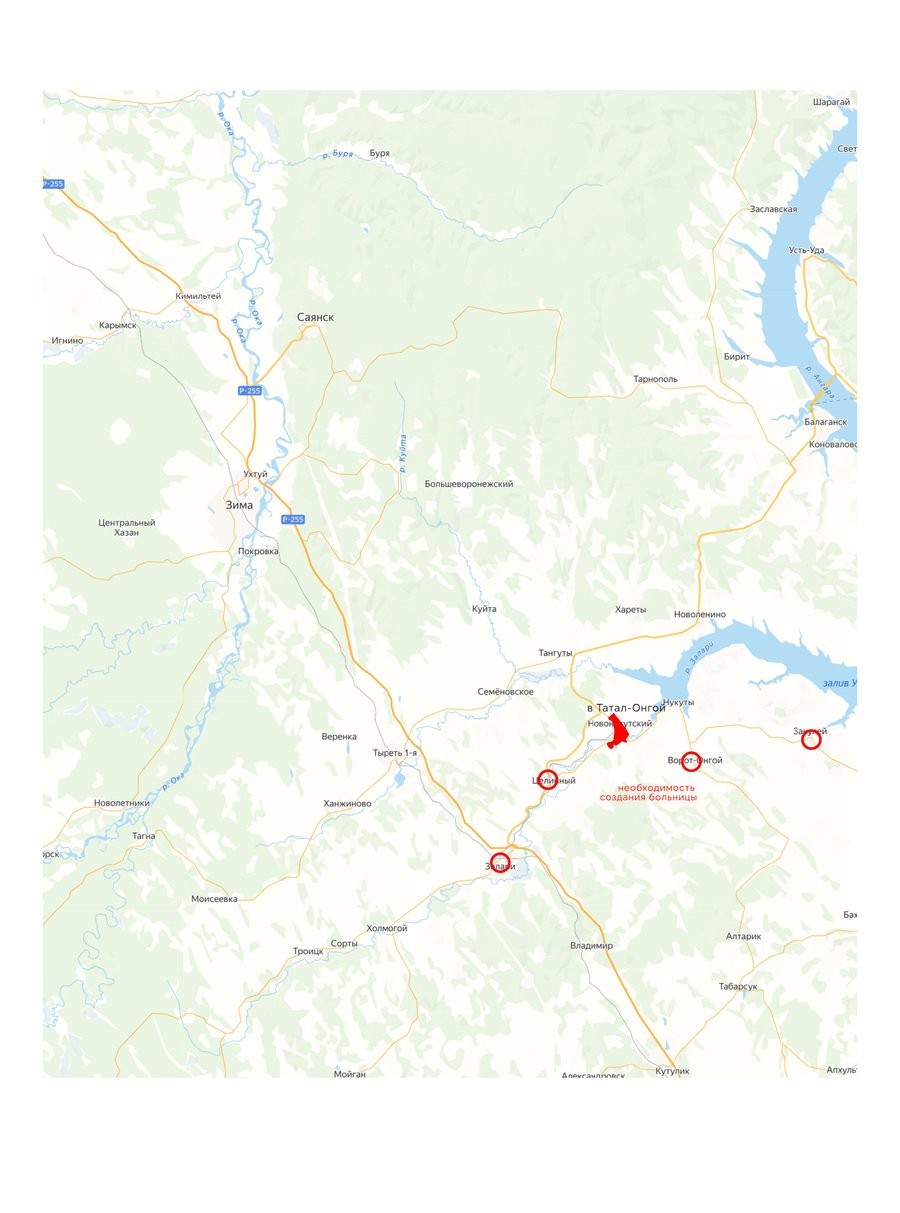

Выделим на этом ситуационном плане населённые пункты тесно связанные с Новонукутским посёлком
В посёлке Заречный нет школы. Здесь живут семьи с детьми, так как существует современный детский садик, однако вместе с этим есть запрос на строительство школы, так как приходится ездить в школу в Новонукутском посёлке
Кадастровые схемы и анализ участков
практически равносильную зону занимает зона завода «КНАУФ»
Схема зданий и дорожного каркаса
Схема радиусов доступности Школы в сельской местности
Функциональная схема
показано: на территории нехватка образовательной функции и функции здравоохранения
Транспортные схемы
действует два маршрута (первый идёт от Залари до Новонукутского посёлка. второй проходит через Новонукутский посёлок от Иркутска до Балаганска)
Анализ со спутниковых карт
Схема Гипотезы социально-культурной функции будущей школы на Генплане
гипотеза: пространство должно работать как очистительный фильтр
Схемы выбора места проектирования
Лучше перенесём к центру Новонукутского посёлка нашу больницу — сделаем вместо школы — другой важный социальный объект
-Дендрологический план
на территории, где планируется проектировнание больницы — не обнаружены зелёные объекты
Топографичексие схемы (совмещённые с другими схемами)
Схема тальвегов и хребтов
необходимы для дальнейшего более детального проектирования корпусов и учёт метсности
Совмещённая инсоляционная и топографическая схема
Схема водных и технических сооружений
точки проеткирования идеальны с точки зрения их пешей доступности, выведенной в изохронном анализе —
техническая инфраструктура не проходит по зоне проеткирования
Схема электроэнергии
Изохронный анализ
Функциональная схема Школы
Генплан Школы
Функциональная схема Больницы
Медико-реабилитационный центр профессиональной легочной патологии
Неуданый вариант функционального зонировани школы
Схема Генплана больницы
