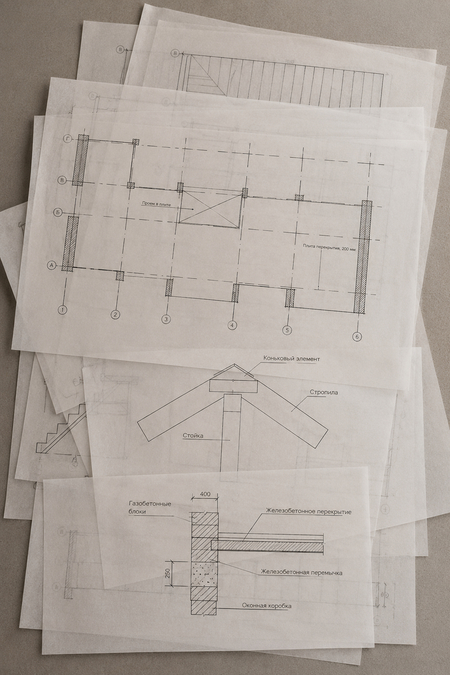

В рамках проекта разработан комплект архитектурно-строительных чертежей, включающий планы фундаментов, перекрытий и стропильной системы, конструктивные разрезы и узлы сопряжения элементов здания. Чертежи выполнены в AutoCAD с указанием основных размеров, строительных материалов и особенностей конструктивных решений

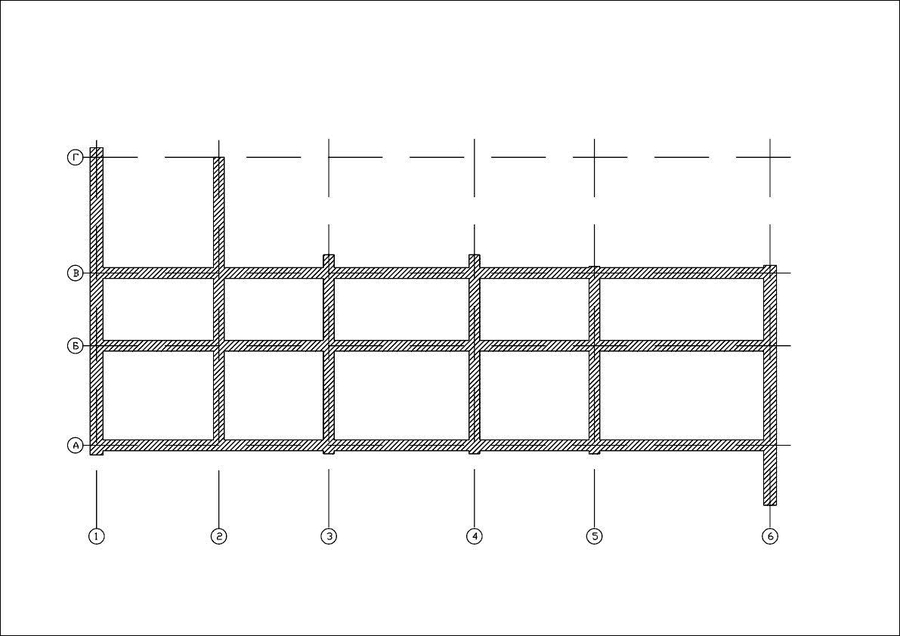

План фундамента на отметке обреза. М1:100

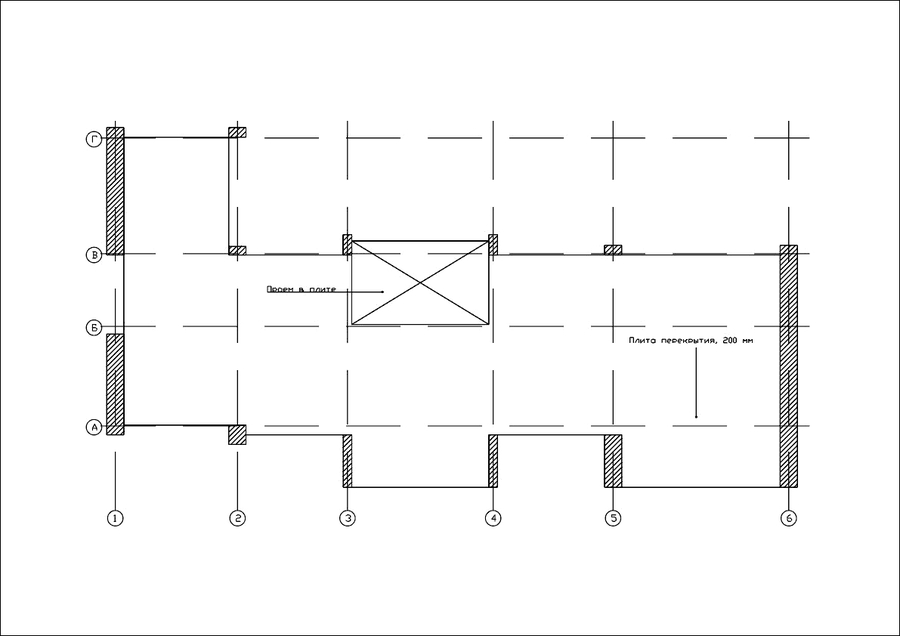

План перекрытия на отметке 2 этажа. М1:100

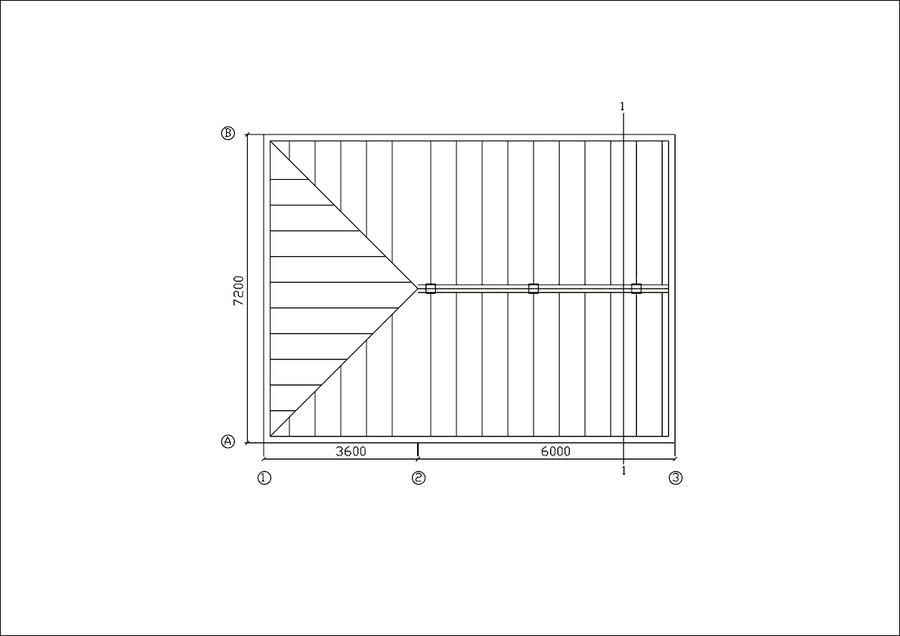

План стропильной системы покрытия. М1:100
Разрез по чердаку. М1:100
Узел «конёк-стропила». М1:20
Разрез по наружной стене. М1:20
Разрез по внутренней стене. М1:20
Узел установки оконной перемычки. М1:20
Разрез оконной перемычки. М1:20
Верхний узел лестничного марша. М1:20
Узел крепления перегородки к потолку. М1:20
Узел крепления перегородки к полу. М1:20
Узел крепления перегородки к несущей стене. М1:20
